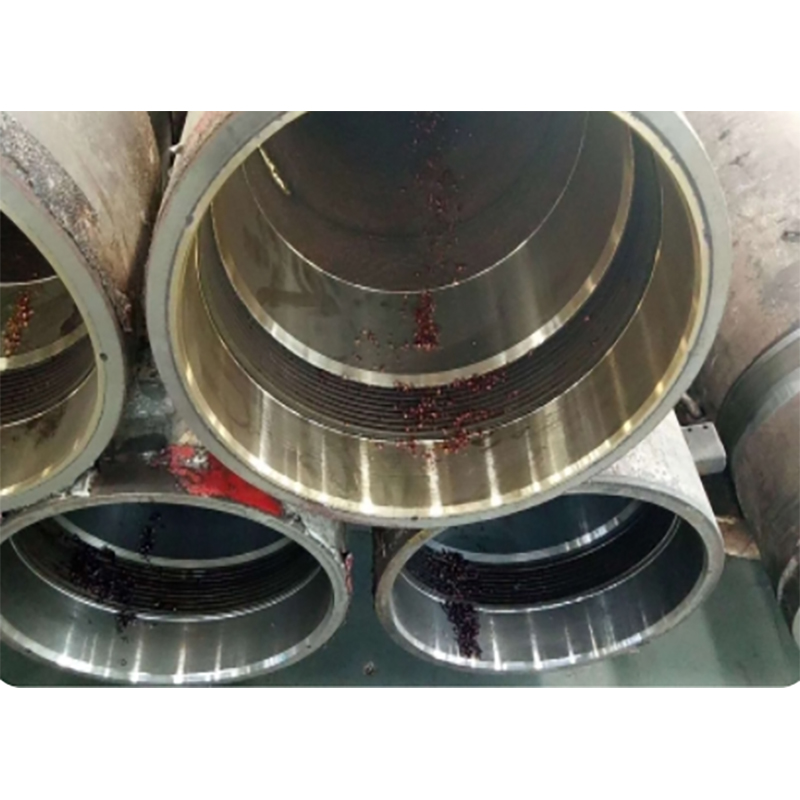

6。淬火硬度比傳統(tǒng)方法高淬火層組織致密，韌性高。碳合金鋼大型卷覆光燒設(shè)備激光HGL-V型5kW直交流CO2激光高功率5.5kW？機械零件耐磨堆焊大型多功能加工機床激光加工機床加工的基本尺寸范圍如下：長5.5米，直徑Φ2.6米。特殊工件，可加工尺寸范圍更大。本激光加工機床既是雙懸臂梁加工系統(tǒng)，又能進行多工作臺激光的加工。六軸四聯(lián)動數(shù)控系統(tǒng)該機床配置了六軸四聯(lián)動數(shù)控系統(tǒng)，可成對的復(fù)雜形狀工件的精密化激光加工。克拉瑪依機械零件耐磨堆焊激光淬火工業(yè)應(yīng)用實例激光淬火技術(shù)對各種導(dǎo)軌、大型齒輪、期刊、汽缸內(nèi)壁、模具、肖特拉索瓦、摩托輥、滾輪、滾輪的零件進行擦拭強化。適用材料為中、高碳鋼、鑄鐵。激光淬火應(yīng)用實例：用激光淬火強化的鑄鐵發(fā)動機缸，其硬度提高了HB230。

在小孔中開裂,磁軛和環(huán)的滲碳淬火變形大,產(chǎn)生斷齒,兩者的嚙合不良、傳遞轉(zhuǎn)矩不足,產(chǎn)生滑動等不足。陷阱。克拉瑪依耐磨堆焊實施例1電磁離合器連接(參照圖7)，材料為45鋼，技術(shù)要求：硬度≥55HRC，淬火層深度≥0.3mm，爪部直徑應(yīng)變≤0.1mm，固化面積≥80％。(1)對全部工藝流程進行機械加工后，機械零件耐磨堆焊用數(shù)控激光熱處理機自動進行6個爪的12個側(cè)面激光的掃描驟冷。(2)激光淬火工藝激光輸出P=1000W,透鏡焦距f=350mm,散焦量d=59mm,掃描速度v=1000mm/min,節(jié)拍時間t=45秒/單位。（3）檢查結(jié)果硬度57？60HRC，硬化層深度0．3？框中，選擇“CSV文本6mm，直徑變形≤±0。03mm，爪側(cè)面100％淬火

在驟冷作業(yè)結(jié)束后，能夠使模具迅速升溫。與傳統(tǒng)的整體淬火技術(shù)相比，激光淬火技術(shù)縮短了模具生產(chǎn)的循環(huán)時間，只能實現(xiàn)高生產(chǎn)率自冷淬火：激光淬火技術(shù)可以實現(xiàn)自己的自冷淬火，而且，淬火變形激光束的面積相對窄，克拉瑪依耐磨堆焊激光束的能力在相之間具有這兩個特性，這并不容易影響淬火過程中的相鄰區(qū)域。金屬層的熱可以使用激光淬火技術(shù)在極短時間內(nèi)加熱和冷卻，從而不需要額外的驟冷介質(zhì)。催化這項工作。特殊部位的淬火：激光束的面積比較窄，凝聚性非常好，因此能夠避免在照射模具表面時照射其他部位，在不接近的這樣的區(qū)域產(chǎn)生熱效果。可以正確地決定照射。部位和淬火的時間。因此，機械零件耐磨堆焊設(shè)備生產(chǎn)廠家特別適合于比較小型模具的上表面和表面的構(gòu)造，在精密模具的淬火中，需要對小孔或內(nèi)壁等復(fù)雜的部位進行淬火，在這種情況下，使用激光淬火技術(shù)確實完成了。

激光淬火，又稱激光相變硬化，它是以功率密度<104W/cm2的激光束輻照經(jīng)預(yù)處理的工件，從而使工件表面以105~106℃/s加熱溫度迅速上升至相變點以上，機械零件耐磨堆焊設(shè)備生產(chǎn)廠家在組織奧氏體化、奧氏體晶粒未來得及長大的情況下，一旦激光停止照射，通過基體的自身熱傳導(dǎo)作用迅速冷卻(冷卻速度可達(dá)104~106℃/s)，實現(xiàn)自激淬火，耐磨堆焊設(shè)備生產(chǎn)廠家形成表面相變硬化層。與普通淬火相比，激光淬火后淬硬層組織細(xì)化，硬度普遍提高15%~20%，耐磨性能提高1~10倍;淬火后表面產(chǎn)生約4000MPa的殘余壓應(yīng)力，使表層強度及抗疲勞性能得到明顯改善;由于激光加熱

得到的熔融驟冷組織非常致密，沿深度方向的組織依次為熔融凝固層、相變硬化層、熱影響的激光燒結(jié)層比激光淬火層的固化深度深，硬度高，機械零件耐磨堆焊設(shè)備生產(chǎn)廠家這種具有高耐磨性的技術(shù)的缺點在于工件表面的粗糙度在一定程度上被破壞，并且隨后的機械加工通常會降低激光熔化處理之后的部件表面的粗糙度。為了減少后續(xù)加工量,華中科技大學(xué)配方專門的激光熔融淬火涂料,能大幅度降低凝固層表的表面粗糙度。機械零件耐磨堆焊現(xiàn)在是進行激光熔融處理的冶金行業(yè)各種材料的軋輥，導(dǎo)衛(wèi)等工件，其表面粗糙度已經(jīng)接近激光淬火的火層。選項卡頁面中，選擇背景應(yīng)用材料的激光淬火，已經(jīng)成功地強化了冶金行業(yè)、機械行業(yè)、石油化工行業(yè)中脆弱部件的表面，特別是軋輥、絲杠、齒輪、提高切削刃等易損部件的使用壽命。表面顯著、效果顯著、獲得大經(jīng)濟效益的益智和社會效益。
