大家都知道，在很多情況下，許多事情都有幾個(gè)共性，因此可以巧妙地靈活地使用激光的熔融優(yōu)勢(shì)，這樣的事項(xiàng)，很多人都認(rèn)為應(yīng)該知道，機(jī)械零件快速激光器可以簡(jiǎn)單地對(duì)激光的熔融優(yōu)勢(shì)進(jìn)行大家的說(shuō)明。激光束聚焦功率密度可達(dá)1010?12W/cm2，可作用于材料以獲得1012K/s的冷卻速度，該綜合特性不僅為材料科學(xué)新學(xué)科的生長(zhǎng)提供了強(qiáng)有力的基礎(chǔ)，同時(shí)為實(shí)現(xiàn)新型材料或新型功能表面提供了一種前所未有的工具。機(jī)械零件快速激光器品牌激光熔融所創(chuàng)造的溶解物在高溫梯度下遠(yuǎn)離平衡狀態(tài)的快速冷卻條件，在凝固組織中形成大量的過(guò)飽和固溶體，達(dá)到介穩(wěn)定相甚至是新相，已經(jīng)通過(guò)大量的研究所證實(shí)了。

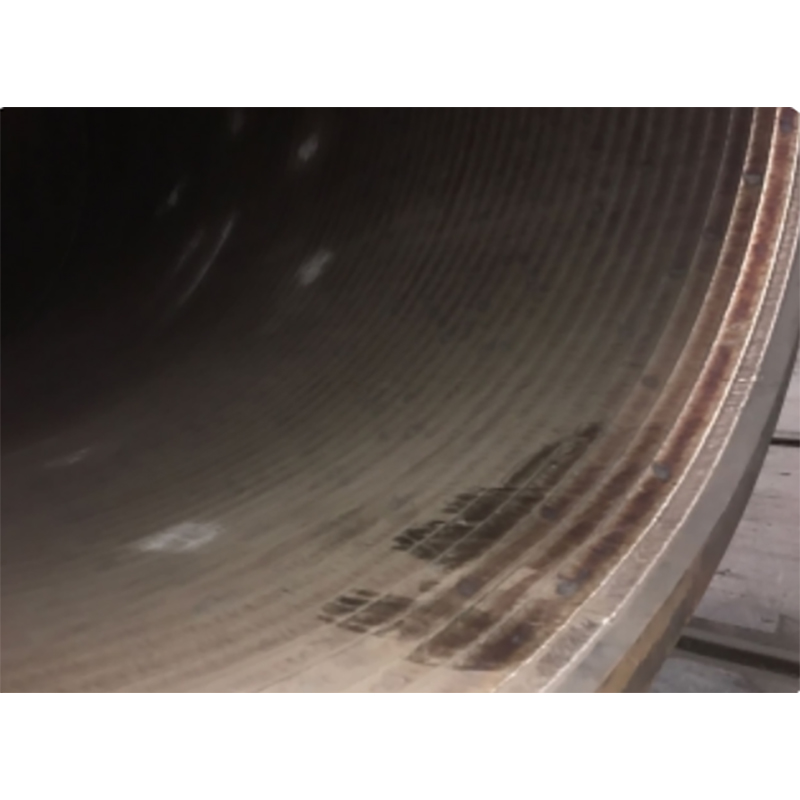

特別重要的是激光淬火前后工件的變形幾乎可以忽略，特別適用于高精度要求的零件表面處理，2、技術(shù)特征激光淬火層的深度為零件成分，根據(jù)尺寸和形狀以及激光加工參數(shù)的不同，一般在0.3～2.0mm的范圍內(nèi)。長(zhǎng)春快速激光器對(duì)大型齒輪的齒面、大型軸類(lèi)零件的軸頸進(jìn)行淬火,表面粗糙度基本不變,無(wú)需后續(xù)機(jī)械加工即可滿足實(shí)際的工業(yè)狀況需求。激光熔融淬火技術(shù)是利用激光束將基材表面加熱到熔融溫度以上，通過(guò)基材內(nèi)部的熱傳導(dǎo)冷卻使熔融層表面急速冷卻，機(jī)械零件快速激光器品牌使結(jié)晶凝固的工藝。所得的熔融淬火組織非常致密，深度方向的組織依次為熔融―凝固層、相變硬化層、熱影響區(qū)和基材。

激光淬火的特點(diǎn)和設(shè)備應(yīng)用領(lǐng)域是目前正在進(jìn)行激光凝聚處理的冶金行業(yè)各種材料的軋輥、導(dǎo)衛(wèi)等工件，其表面粗糙度已經(jīng)接近激光淬火的水平。激光淬火成功地在冶金業(yè)、機(jī)械行業(yè)、石油化工行業(yè)對(duì)易損品進(jìn)行表面強(qiáng)化，機(jī)械零件快速激光器特別是提高了軋輥、導(dǎo)衛(wèi)、齒輪、切刀等易損傷零件的使用壽命，效果顯著，取得了較大的經(jīng)濟(jì)效益和社會(huì)效果。近年來(lái)在模具、齒輪等零件表面強(qiáng)化方面也得到了越來(lái)越廣泛的應(yīng)用。快速激光器品牌激光淬火特征質(zhì)量?jī)?yōu)勢(shì)技術(shù)特質(zhì)適用材料的實(shí)際應(yīng)用1.淬火件不變形的激光淬火熱循環(huán)過(guò)程快的中碳鋼大型軸類(lèi)2幾乎不破壞表面粗糙度的防氧化保護(hù)薄涂層模具鋼各種模具3.激光淬火不開(kāi)裂正確定量的數(shù)控淬火冷制模具鋼模具、刃具4。對(duì)于局部，溝、溝、槽淬火位置正確的NC淬火中的碳合金鋼擋板5。激光淬火清潔、高效、不需要水和油等冷卻介質(zhì)的鑄鐵材料發(fā)動(dòng)機(jī)缸6。

通過(guò)上述過(guò)程處理后的導(dǎo)軌，淬火區(qū)的淬火層的深度為0.58 mm，硬化帶寬為4.47 mm，硬化層組織在細(xì)針狀馬氏體部分殘留有奧氏體，長(zhǎng)春機(jī)械零件快速激光器品牌硬化層組織為殘留在細(xì)針狀馬氏體部分的奧氏體。表面硬度為724？797HV0.1，相當(dāng)于61？64HRC。(3)磨損試驗(yàn)?zāi)p試驗(yàn)的結(jié)果顯示，在激光掃描淬火圖案為45°的斜線(相對(duì)于軌道的邊緣為45°的斜線，參照?qǐng)D5)、(棱鏡狀)固化區(qū)域?yàn)?0％的情況下，軌道的耐磨損性高。選項(xiàng)卡頁(yè)面中，選擇背景在加工機(jī)械離合器連接、花鍵套筒、磁軛和環(huán)的激光淬火技術(shù)工作機(jī)械離合器連接、機(jī)械零件快速激光器花鍵套筒、磁軛以及環(huán)環(huán)等激光淬火后，其質(zhì)量明顯優(yōu)于普通鹽浴或感應(yīng)淬火，解決了連接爪部工作面硬度低、卡爪內(nèi)側(cè)變形大、花鍵套筒側(cè)面硬度低、內(nèi)孔暫時(shí)被認(rèn)可

通過(guò)基材內(nèi)部的熱傳導(dǎo)冷卻使熔融層表面驟冷凝固而使其結(jié)晶化。得到的熔融驟冷組織非常致密，沿深度方向的組織依次為熔融凝固層、機(jī)械零件快速激光器相變硬化層、熱影響的激光燒結(jié)層比激光淬火層的固化深度深，硬度高，這種具有高耐磨性的技術(shù)的缺點(diǎn)在于工件表面的粗糙度在一定程度上被破壞，并且隨后的機(jī)械加工通常會(huì)降低激光熔化處理之后的部件表面的粗糙度。為了減少后續(xù)加工量,華中科技大學(xué)配方專門(mén)的激光熔融淬火涂料,能大幅度降低凝固層表的表面粗糙度?，F(xiàn)在是進(jìn)行激光熔融處理的冶金行業(yè)各種材料的軋輥，長(zhǎng)春快速激光器導(dǎo)衛(wèi)等工件，其表面粗糙度已經(jīng)接近激光淬火的火層。選項(xiàng)卡頁(yè)面中，選擇背景應(yīng)用材料的激光淬火，已經(jīng)成功地強(qiáng)化了冶金行業(yè)、機(jī)械行業(yè)、石油化工行業(yè)中脆弱部件的表面，特別是軋輥、絲杠、齒輪、提高切削刃等易損部件的使用壽命。
