激光淬火、激光焊接原理采用激光燒結(jié)齒面,其加熱冷卻速度高,工藝周期短,模具激光堆焊設(shè)備生產(chǎn)廠家不需要外部淬火介質(zhì)。具有工件的變形小、作業(yè)環(huán)境清潔、處理后不需要進行牙齒研磨等精加工、且被處理齒輪的尺寸不限于加熱處理設(shè)備的尺寸等獨特優(yōu)點。列表中的“輸入字段”質(zhì)量好的激光淬火功率密度高,冷卻速度快,蕪湖模具激光堆焊設(shè)備生產(chǎn)廠家不需要水或油等冷卻介質(zhì),清潔,快速淬火工藝。與感應淬火、火焰淬火、滲碳淬火工藝相比,激光淬火硬化層均勻,硬度高(一般高于感應淬火高度1-3HRC),工件變形小,加熱層深度和加熱軌跡易控制，自動化容易化，不需要如感應淬火那樣根據(jù)不同的零件尺寸設(shè)計對應的感應線圈。

作為一種先進的修復手段，激光重制在許多行業(yè)內(nèi)具有廣泛的應用價值。下面介紹激光淬火及其在線鈕上的使用。激光淬火也稱為激光相變硬化，激光堆焊設(shè)備生產(chǎn)廠家屬于表面熱處理的范疇。激光淬火是通過激光光束對工件表面進行掃描，使工件表面快速升溫到轉(zhuǎn)變溫度以上、熔化溫度以下，然后停止或移開激光光束，熱量從工件表面快速傳導到基體內(nèi)部，表面急劇冷卻；將受熱層快速冷卻到馬氏體的轉(zhuǎn)變點以下，蕪湖模具激光堆焊設(shè)備生產(chǎn)廠家進而實現(xiàn)工件表面的相變硬化.與激光淬火相對應的感應淬火和熱處理爐是常用的加工手段，但感應淬火工具的專用性較高(一個部位要求傳感器，甚至需要一種專用定位夾具)，但存在不適應形狀復雜的零件、容易發(fā)生淬火裂紋等缺點

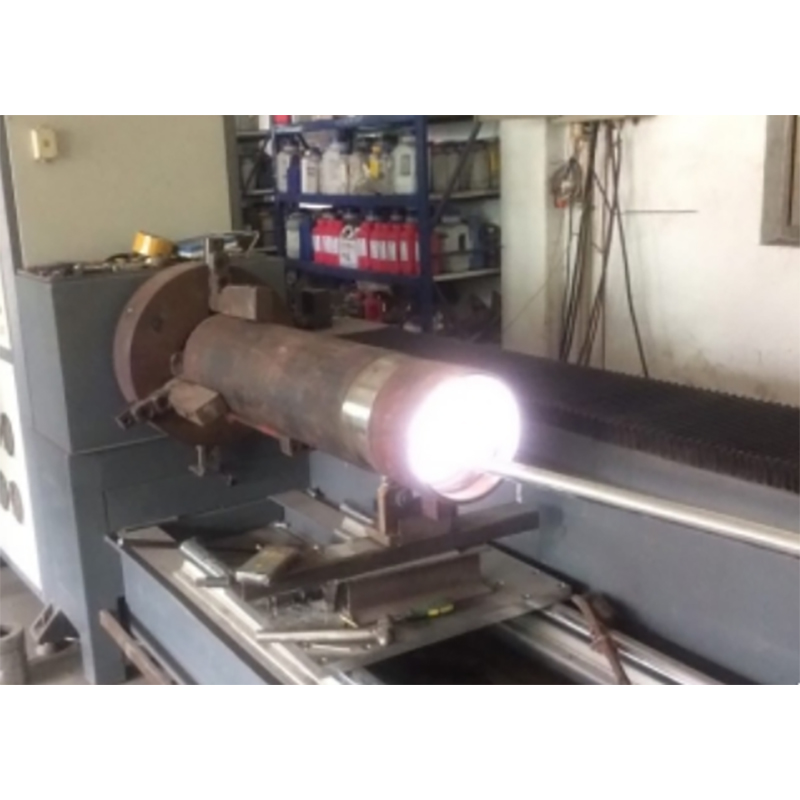

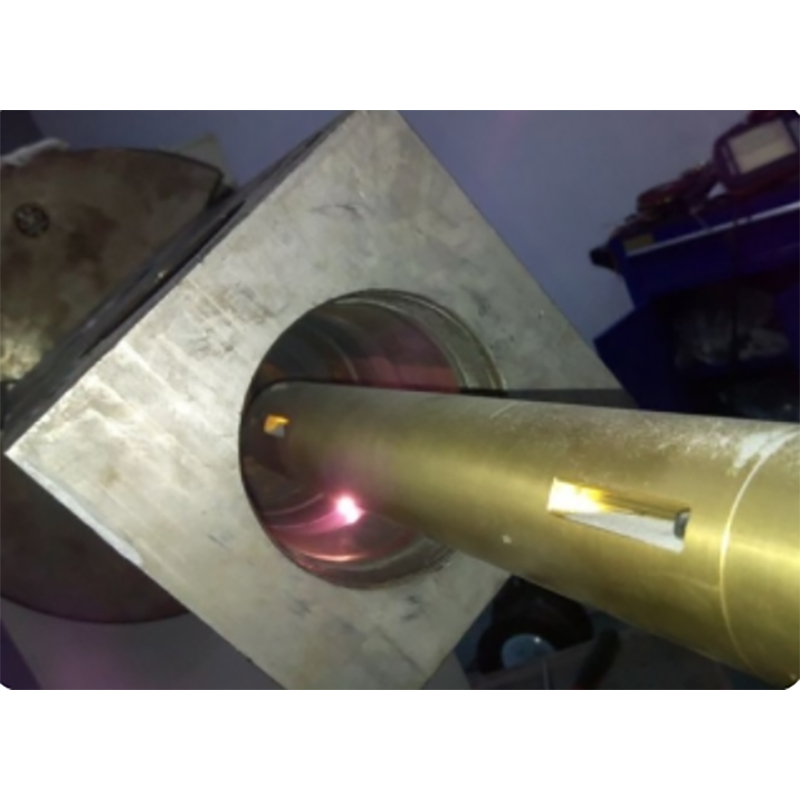

指導產(chǎn)品的全生命周期設(shè)計與管理，以優(yōu)質(zhì)、高效、節(jié)能、節(jié)材、環(huán)保為目標；以先進技術(shù)和產(chǎn)業(yè)化為手段，模具激光堆焊修復或改造故障產(chǎn)品的一系列技術(shù)措施和工程活動，不僅可以使故障部件恢復到原來的尺寸，而且性能也超過了原來的基材水平。激光熔融技術(shù)是以不同的填料方式在涂層基體表面放置選擇的涂層材料，通過激光照射使其與基體表面的薄層同時溶解，并快速凝固后極低地形成稀釋度，蕪湖激光堆焊并與基體材料形成冶金結(jié)合的表面涂層；從而顯著改善基體材料表面的耐磨蝕、耐腐蝕、耐熱、抗氧化及電特性等的工藝方法。

然后用微型計算機控制淬火機床(工作臺)，配備靈活通用的工裝治具，固定淬火工件進行平行移動，進行旋轉(zhuǎn)或合成運動。(3)激光淬火后主軸及試樣檢查淬火層深度0.5-1.2 mm；表面淬火硬度60？66HRC；模具激光堆焊組織為最外層超細馬氏體為少量殘留奧氏體，過渡層馬氏體鐵素體滲碳體，內(nèi)層為原始組織。2.在數(shù)控機床上應用鋼導軌的激光淬火技術(shù)(1)鍛造預熱處理導軌后，進行常規(guī)正火和調(diào)質(zhì)處理；細化晶粒，改善組織結(jié)構(gòu)，模具激光堆焊設(shè)備生產(chǎn)廠家降低內(nèi)應力，并為后續(xù)激光淬火做好組織準備。(2)激光淬火設(shè)備及工藝參數(shù)采用國產(chǎn)31.5kW二氧化碳激光器及激光加工機床，激光輸出P=900W，斑點直徑4 mm，離焦量d=240 mm；掃描速度v=10m/s。

激光熔化-你體驗激光技術(shù)的特別之處激光熔融是以不同的添材方式在涂層基體表面上放置選擇的涂層材料，激光堆焊設(shè)備生產(chǎn)廠家經(jīng)過激光照射使其與基體表面的薄層同時溶解，并且快速凝固引起的稀釋度極低；一種與基體成冶金相結(jié)合的表面涂層。顯著改善了末端表面耐磨損、耐腐蝕、耐熱、抗氧化及電特性的技術(shù)方法，從而達到表面改性或修復的目的，實現(xiàn)修復和再制造。具有稀釋度小、組織致密、涂層與基體結(jié)合好、蕪湖激光堆焊粒度和含量變化大；最小變形和最淺熱影響區(qū)；使二維或三維金屬沉積自動化等技術(shù)特點。激光再制造工程集高能量激光技術(shù)、先進數(shù)字控制技術(shù)、計算機技術(shù)、CAD/CAM技術(shù)、機器人技術(shù)、先進材料技術(shù)和光電檢查技術(shù)于一體
